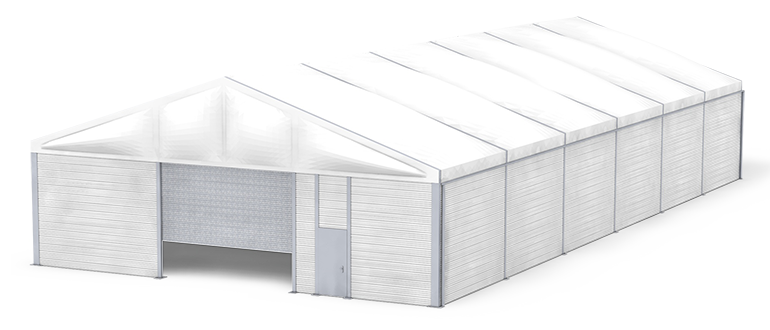

Zelthalle ISO-Line, isoliert

Zelthalle ISO-Line, isoliert
Rolltor
Personaltür
Sandwichpaneel im Wandbereich
Thermoplane im Dachbereich
Alu-Konstruktion
Dachrinne
Sandwichpaneel im Wandbereich

Dach

ThermoplaneQuerschnitt ThermoplaneThermoplane
PVC-beschichtetes Polyestergewebe mit Keder, Standardfarbe: Verkehrsweiß RAL 9016
ca. 2 × 750 gr./m² Materialgewicht

Das Thermoplanendach ermöglicht auf einfache aber effektiver Weise eine hervorragende Isolierung mit Dämmwerten von bis zu 1,6 W/m² K. Detaillierte Informationen finden Sie hier: Funktionsweise Thermoplanendach.

  • Geprüfte Industriequalität
  • Schwer entflammbar (Zertifiziert nach DIN 4102-1)
  • Individuelle Farbe nach RAL (bei Kauf)

Neben der günstigen Fertigung hat PVC-Plane eine Reihe weiterer Vorteile: sie ist besonders lichtdurchlässig und schafft so angenehme Arbeitsbedingungen bei natürlichem Tageslicht, sie lässt sich schnell montieren (bis zu 100 m² überdachte Fläche pro Stunde) und sie ist außerordentlich widerstandsfähig und langlebig.

Wand

SandwichpaneelQuerschnitt SandwichpaneelSandwichpaneel
Stahl verzinkt, Standardfarbe: grauweiß RAL 9002
Materialstärke Außendeckschale ca. 0,6 mm, Innendeckschale ca. 0,45 mm
40, 60 oder 80 mm starke Kerndämmung aus Polyurethan-Hartschaum

  • Wärmedämmung von bis zu 0,29 W/m² K
  • Schwer entflammbar (Zertifiziert nach DIN 4102-1)
  • Individuelle Farbe nach RAL (bei Kauf)

Konstruktion

Alu-Konstruktion mit SatteldachAlu-ProfileAlu-Konstruktion mit Satteldach
18° Dachneigung
Alu-Profile mit verzinkte Stahlverbinder
Je nach Spannweite, Schneelast, etc. variieren die Profilquerschnitte zwischen 252 × 122 mm und 334 × 120 mm, die Materialstärke ist ca. 4 mm

  • Geringe Herstellungskosten
  • Korrosionsarm und stabil
  • Jederzeit erweiterbar
  • Hoher Wiederverkaufswert

Befestigung

Befestigung im DetailJe nach Untergrund werden Zelthallen mit Erdnägel oder Schwerlastdübel verankert
Ein Fundament ist nicht zwingend notwendig, Zelthallen können direkt auf Schotter, Pflaster oder Asphalt montiert werden

Lieferzeit

Bei normaler Auftragslage ist ein Großteil der Standard-Hallengrößen sofort lieferbar, ansonsten dauert die Fertigung ca. 1 bis 3 Wochen

Montagedauer

  • bis 250 m² Hallengröße = ca. 1 Tag
  • 250 bis 500 m² Hallengröße = ca. 2 Tage

5 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
5 m freitragend 4,20 m (5,05 m) unendlich (5 m)
5 m freitragend 5,20 m (6,05 m) unendlich (5 m)
5 m freitragend 6,20 m (7,05 m) unendlich (5 m)

10 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
10 m freitragend 4,20 m (5,82 m) unendlich (5 m)
10 m freitragend 5,20 m (6,82 m) unendlich (5 m)
10 m freitragend 6,20 m (7,82 m) unendlich (5 m)

15 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
15 m freitragend 4,20 m (6,63 m) unendlich (5 m)
15 m freitragend 5,20 m (7,63 m) unendlich (5 m)
15 m freitragend 6,20 m (8,63 m) unendlich (5 m)

20 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
20 m freitragend 4,20 m (7,45 m) unendlich (5 m)
20 m freitragend 5,20 m (8,45 m) unendlich (5 m)
20 m freitragend 6,20 m (9,45 m) unendlich (5 m)

25 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
25 m freitragend 4,20 m (8,43 m) unendlich (5 m)
25 m freitragend 5,20 m (9,43 m) unendlich (5 m)
25 m freitragend 6,20 m (10,43 m) unendlich (5 m)

30 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
30 m freitragend 4,20 m (9,20 m) unendlich (5 m)
30 m freitragend 5,20 m (10,20 m) unendlich (5 m)
30 m freitragend 6,20 m (11,20 m) unendlich (5 m)

Tore

  • Rolltor
  • Sektionaltor
  • Schnelllauftor
  • Andockstation

Türen

  • Personaltür 1-flügelig
  • Tür 2-flügelig

Fenster

  • Fenster 1- und 2-flügelig
  • Schaufenster
  • Lichtband für Wand

Sonstiges

  • Dachrinne
  • Pendelleuchte
  • Wannenleuchte
  • Langfeldleuchte
  • Fluchtwegkennzeichnung
  • Mobile Öl-/Gas-Heizsysteme mit bis zu 249 kW

Beispiel-Bilder von Zelthalle ISO-Line

  • r018-02.jpg
  • r018-03.jpg
  • r018-04.jpg
  • r018-05.jpg
  • r018-06.jpg
  • r018-07.jpg
  • r018-08.jpg

Zahlreiche weitere Bilder finden Sie unter Referenzen.
