Leichtbauhalle ISO-Line, isoliert

Leichtbauhalle ISO-Line, isoliert
Rolltor
Personaltür
Sandwichpaneel im Wandbereich
Sandwichpaneel im Dachbereich
Alu-Konstruktion
Lichtband
Dachrinne
Sandwichpaneel im Wandbereich

Dach

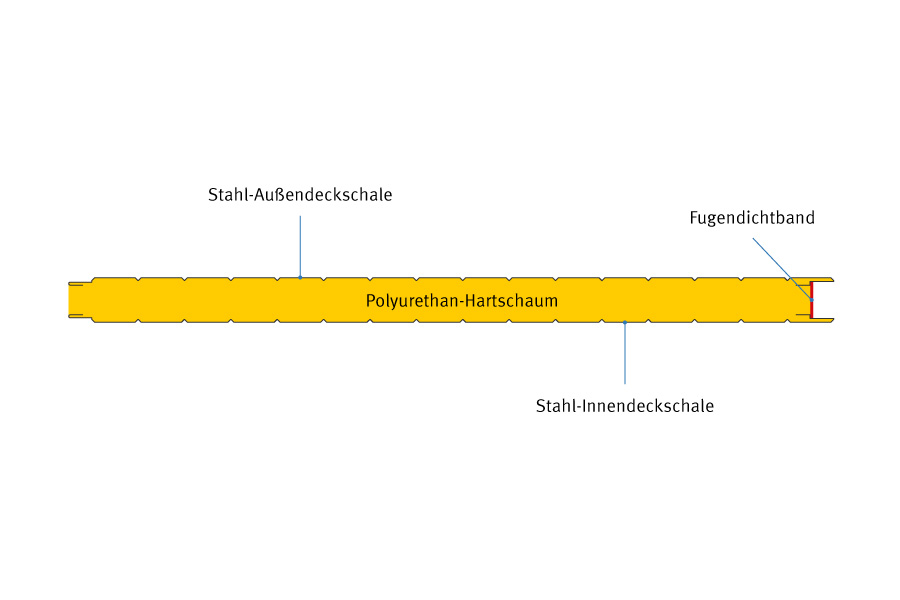

SandwichpaneelQuerschnitt SandwichpaneelSandwichpaneel
Stahl verzinkt, Standardfarbe: grauweiß RAL 9002
Materialstärke Außendeckschale ca. 0,55 mm, Innendeckschale ca. 0,45 mm
40, 60 oder 80 mm starke Kerndämmung aus Polyurethan-Hartschaum (auf Anfrage auch bis 120 mm)

  • Optimale Wärmedämmung von bis zu 0,20 W/m² K
  • Schwer entflammbar (Zertifiziert nach DIN 4102-1)
  • Individuelle Farbe nach RAL (bei Kauf)

Wand

SandwichpaneelQuerschnitt SandwichpaneelSandwichpaneel
Stahl verzinkt, Standardfarbe: grauweiß RAL 9002
Materialstärke Außendeckschale ca. 0,6 mm, Innendeckschale ca. 0,45 mm
40, 60 oder 80 mm starke Kerndämmung aus Polyurethan-Hartschaum (auf Anfrage auch bis 120 mm)

  • Optimale Wärmedämmung von bis zu 0,20 W/m² K
  • Schwer entflammbar (Zertifiziert nach DIN 4102-1)
  • Individuelle Farbe nach RAL (bei Kauf)

Konstruktion

Alu-Konstruktion mit SatteldachAlu-ProfileAlu-Konstruktion mit Satteldach
18° Dachneigung
Alu-Profile mit verzinkte Stahlverbinder
Je nach Spannweite, Schneelast, etc. variieren die Profilquerschnitte zwischen 252 × 122 mm und 334 × 120 mm, die Materialstärke ist entsprechend ca. 4 bis 4,5 mm

  • Geringe Herstellungskosten
  • Korrosionsarm und stabil
  • Jederzeit erweiterbar
  • Hoher Wiederverkaufswert

Befestigung

Befestigung im DetailJe nach Untergrund werden Leichtbauhallen mit Erdnägel oder Schwerlastdübel verankert
Ein Fundament ist nicht zwingend notwendig, Leichtbauhallen können direkt auf Schotter, Pflaster oder Asphalt montiert werden

Lieferzeit

Bei normaler Auftragslage ist ein Großteil der Standard-Hallengrößen sofort lieferbar, ansonsten dauert die Fertigung ca. 3 Wochen (in Ausnahmefällen auch schneller)

Montagedauer

  • bis 400 m² Hallengröße = ca. 3 bis 4 Tage
  • 400 bis 800 m² Hallengröße = ca. 6 bis 8 Tage

5 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
5 m freitragend 4,20 m (5,05 m) unendlich (5 m)
5 m freitragend 5,20 m (6,05 m) unendlich (5 m)
5 m freitragend 6,20 m (7,05 m) unendlich (5 m)

10 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
10 m freitragend 4,20 m (5,82 m) unendlich (5 m)
10 m freitragend 5,20 m (6,82 m) unendlich (5 m)
10 m freitragend 6,20 m (7,82 m) unendlich (5 m)

15 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
15 m freitragend 4,20 m (6,63 m) unendlich (5 m)
15 m freitragend 5,20 m (7,63 m) unendlich (5 m)
15 m freitragend 6,20 m (8,63 m) unendlich (5 m)

20 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
20 m freitragend 4,20 m (7,45 m) unendlich (5 m)
20 m freitragend 5,20 m (8,45 m) unendlich (5 m)
20 m freitragend 6,20 m (9,45 m) unendlich (5 m)

25 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
25 m freitragend 4,20 m (8,43 m) unendlich (5 m)
25 m freitragend 5,20 m (9,43 m) unendlich (5 m)
25 m freitragend 6,20 m (10,43 m) unendlich (5 m)

30 m XXL

Spannweite Traufhöhe (Firsth.) Länge (Binderabst.)
30 m freitragend 4,20 m (9,20 m) unendlich (5 m)
30 m freitragend 5,20 m (10,20 m) unendlich (5 m)
30 m freitragend 6,20 m (11,20 m) unendlich (5 m)

Tore

  • Rolltor
  • Sektionaltor
  • Schnelllauftor
  • Andockstation

Türen

  • Personaltür 1-flügelig
  • Tür 2-flügelig

Fenster

  • Fenster 1- und 2-flügelig
  • Schaufenster
  • Lichtband für Dach und Wand
  • Lichtkuppel
  • RWA- und Lüftungsanlage

Sonstiges

  • Dachrinne
  • Pendelleuchte
  • Wannenleuchte
  • Langfeldleuchte
  • Fluchtwegkennzeichnung
  • Mobile Öl-/Gas-Heizsysteme mit bis zu 249 kW

Beispiel-Bilder von Leichtbauhalle ISO-Line

  • r007-02.jpg
  • r007-03.jpg
  • r007-04.jpg
  • r007-05.jpg
  • r007-06.jpg
  • r007-07.jpg

Zahlreiche weitere Bilder finden Sie unter Referenzen.
